【摘 要】為了制備流動性和穩定性更好的漿液，曾提出過四種不同方案。本研究在泥漿流動性較好的方案基礎上測定了恩氏粘度和**粘度。用極差分析的方法分析了各因素對恩氏粘度和**粘度的影響大小 ；用線性逐步回歸的方法分析出 Na₂CO₃ 含量是影響恩氏粘度和**粘度的顯著因素，并作出了恩氏粘度和**粘度的相關性線性模型。

【關鍵詞】恩氏粘度，**粘度，極差分析，線性逐步回歸

中圖分類號 TB933 文獻標識碼 :A

0 引 言

粘度是陶瓷泥漿的重要物理性質之一，陶瓷泥漿粘度的測量在工業生產和基礎學科研究中具有十分重要的意義。粘度有相對粘度和**粘度之分。相對粘度也稱條件粘度，包括恩氏粘度，賽氏粘度和雷氏粘度等。本研究用恩氏粘度計測定陶瓷泥漿的恩氏粘度，用旋轉粘度計測定陶瓷泥漿的**粘度。

G內相對粘度與**粘度的相關性研究已在紡織漿紗 [1-2]，油液，紙漿等粘度測定中已建立一些經驗公式的數學模型，在工業生產中已經發揮了較重要的作用。建立陶瓷泥漿恩氏粘度與**粘度的相關關系 [3][4][10]，對研究過去與目前陶瓷注漿成型漿液的粘度變化，研究漿液的性質，改進注漿成型工藝具有重要研究價值。
1 粘度測定及實驗數據

1.1 粘度的影響因素

影響泥漿粘度的因素很多 [6][7][11]，如原料的礦物組成，顆粒的形狀及大小，分散狀態，電解質的種類和用量，泥漿的溫度，用水量，泥漿的陳腐攪拌及真空處理等都影響泥漿的性能，從而影響泥漿的粘度。

本研究選用原料組成、溫度、水土比、碳酸鈉和硅酸鈉作為影響粘度因素，用恩氏粘度計和旋轉粘度計分別對陶瓷泥漿的恩氏粘度和**粘度進行測定。原料組成即為配方，其水平值可用瘠性原料量與塑性原料量之比表示，簡稱瘠塑比 ；溫度即為泥漿的溫度，其水平值【摘 要】為了制備流動性和穩定性更好的漿液，曾提出過四種不同方案。本研究在泥漿流動性較好的方案基礎上測定了恩氏粘度和**粘度。用極差分析的方法分析了各因素對恩氏粘度和**粘度的影響大小 ；用線性逐步回歸的方法分析出 Na₂CO₃ 含量是影響恩氏粘度和**粘度的顯著因素，并作出了恩氏粘度和**粘度的相關性線性模型。

【關鍵詞】恩氏粘度，**粘度，極差分析，線性逐步回歸

中圖分類號 TB933 文獻標識碼 :A

0 引 言

粘度是陶瓷泥漿的重要物理性質之一，陶瓷泥漿粘度的測量在工業生產和基礎學科研究中具有十分重要的意義。粘度有相對粘度和**粘度之分。相對粘度也稱條件粘度，包括恩氏粘度，賽氏粘度和雷氏粘度等。本研究用恩氏粘度計測定陶瓷泥漿的恩氏粘度，用旋轉粘度計測定陶瓷泥漿的**粘度。

G內相對粘度與**粘度的相關性研究已在紡織漿紗 [1-2]，油液，紙漿等粘度測定中已建立一些經驗公式的數學模型，在工業生產中已經發揮了較重要的作用。建立陶瓷泥漿恩氏粘度與**粘度的相關關系 [3][4][10]，對研究過去與目前陶瓷注漿成型漿液的粘度變化，研究漿液的性質，改進注漿成型工藝具有重要研究價值。
1 粘度測定及實驗數據

1.1 粘度的影響因素

影響泥漿粘度的因素很多 [6][7][11]，如原料的礦物組成，顆粒的形狀及大小，分散狀態，電解質的種類和用量，泥漿的溫度，用水量，泥漿的陳腐攪拌及真空處理等都影響泥漿的性能，從而影響泥漿的粘度。

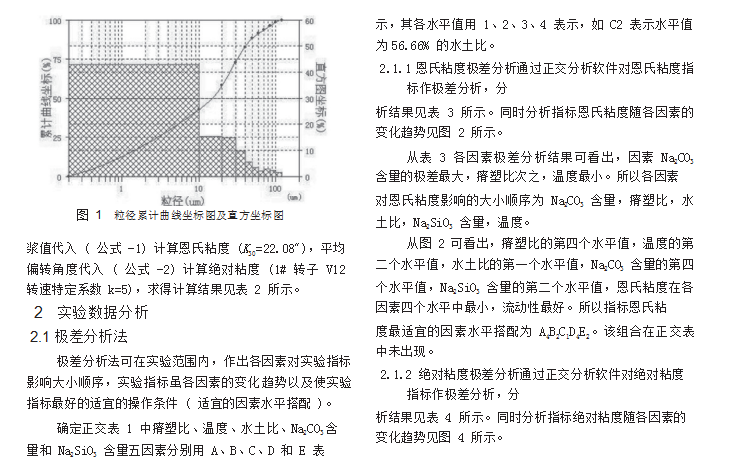

本研究選用原料組成、溫度、水土比、碳酸鈉和硅酸鈉作為影響粘度因素，用恩氏粘度計和旋轉粘度計分別對陶瓷泥漿的恩氏粘度和**粘度進行測定。原料組成即為配方，其水平值可用瘠性原料量與塑性原料量之比表示，簡稱瘠塑比 ；溫度即為泥漿的溫度，其水平值

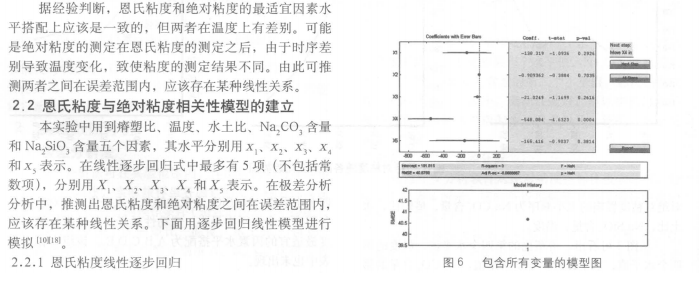

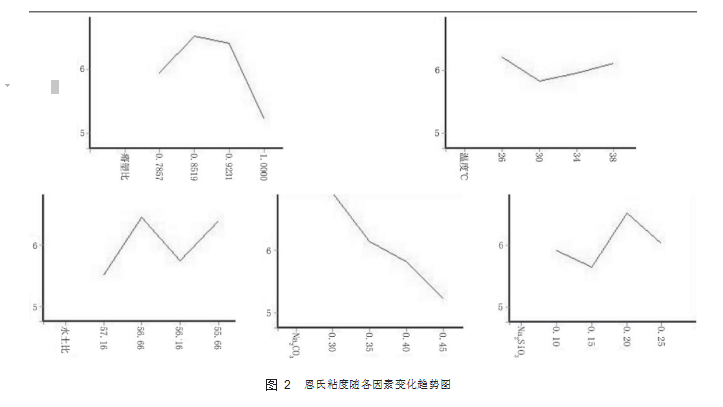

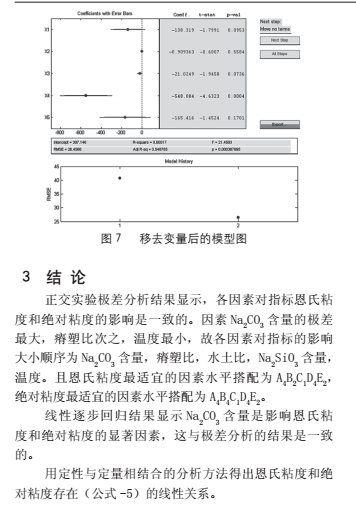

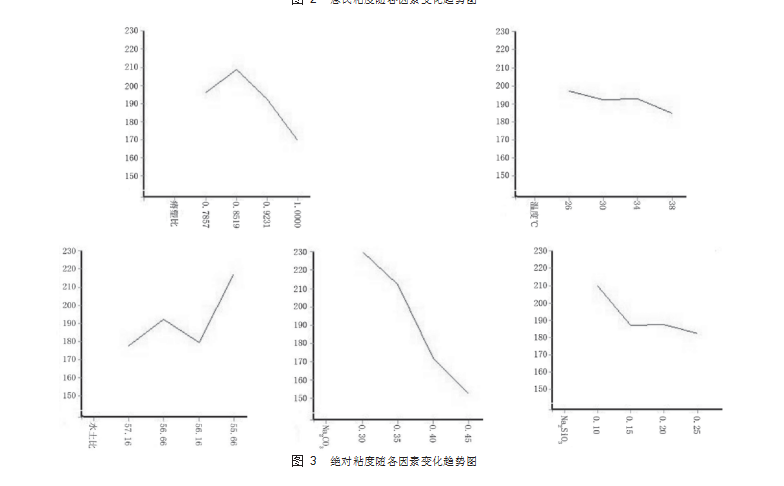

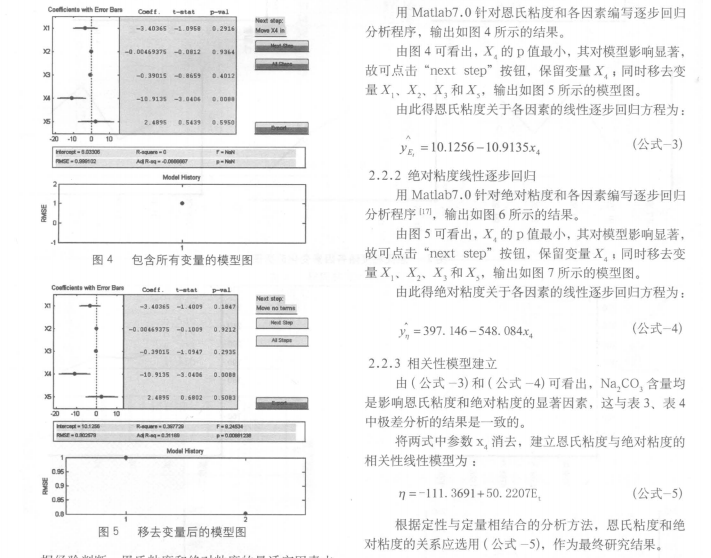

從表 4 各因素極差分析結果可看出，因素 Na₂CO₃ 含量的極差**大，瘠塑比次之，溫度**小。所以各因素
